Modulet qe kane lidhje me strukturat prej celiku dhe qe perbejne nje nga tre seksionet e
medha te DOLMEN jane:
Verifikimi i shufrave prej celiku
Verifikimi i lidhjeve
Shumellojshmeria e profileve
Vizatimi i telaios (strukture rezultante nga bashkimi i ngurte i disa trareve)
Strukturat prej celiku, perballe nje veshtiresie te reduktuar te llogaritjes ne
krahasim me betonin e armuar, prezantojne nje pafundesi variantesh ekzekutive. Dolmen lejon verifikimin e shufrave dhe fleteve prej
celiku me metoden e tensioneve te pranueshme dhe me metoden e gjendjeve limite (llogaritja e limitit elastik) dhe te analizoje
bashkimet me tipike fale nje librarie nyjesh te shtuara nga versioni ne version.
Ne
Verifica aste eshte e mundur te perdoresh seksione qe kane forma standarte (drejtkendore,
L-je, T-j etj), ose seksione te zgjedhura nga nje shumellojshmeri e gjere e programit ose te krijuara nga perdoruesi me vizatim ose
duke shtuar ato ekzistente. Fale nje moduli te dedikuar, Sezioni utente, determinohen automatikisht karakteristikat inerziale dhe
koeficentet preres dhe rrotullues ne pikat me te rendesishme.
Verifikimet behen sipas NTC 2008 dhe CNR10011/1985 dhe ne respekt te
Urdherit 3441/2005 duke perllogaritur 6 perberesit e aksioneve dhe duke kryer kontrollet e paqendrueshmerise globale te shufres.
Raporti i redaktuar nga verifikimi i shufrave na jep 6-shen e aksioneve me te dobeta nga ato te analizuara dhe tensionet ne maximumin
per cdo perberes.

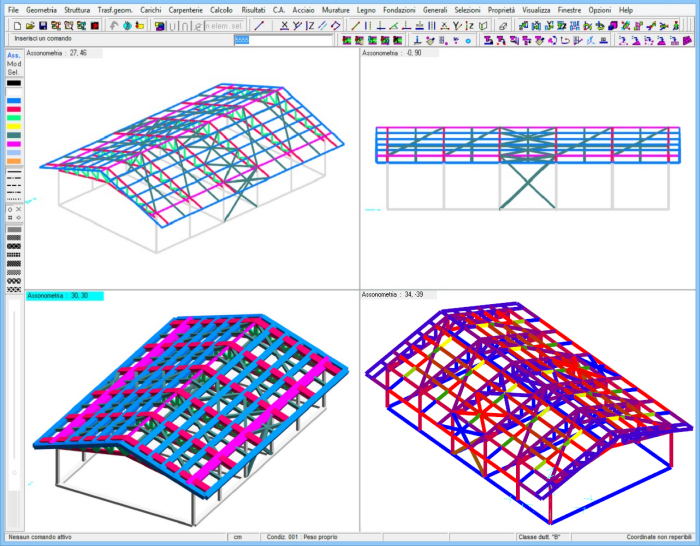

Moduli Verifica aste na jep nje prezantim te
hartimit me ngjyra te tensioneve
s
e t,
te tensionit ideal, te tensioneve per paqendrueshmerine dhe te perqindjes se shfrytezuar. Moduli Distinta profili redakton nje
tabele permbledhese te pjeseve prezente ne strukture duke i kataloguar sipas materialit, seksionit dhe gjatesise; ky grafik eshte i
transportueshem ne dxf dhe ne nje format te lexueshem nga Excel. Se fundmi Distinta profili na lejon te kryejme nje perllogaritje te
struktures duke evidenciuar profilet e interesuar, peshat, siperfaqen e jashtme etj.
Moduli

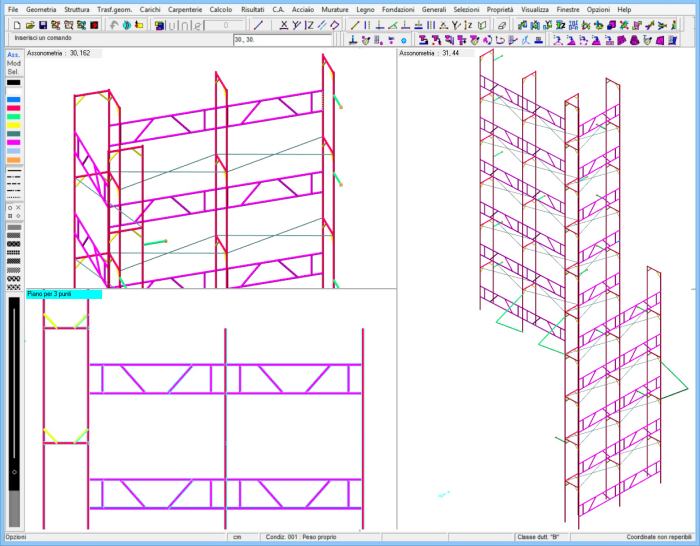

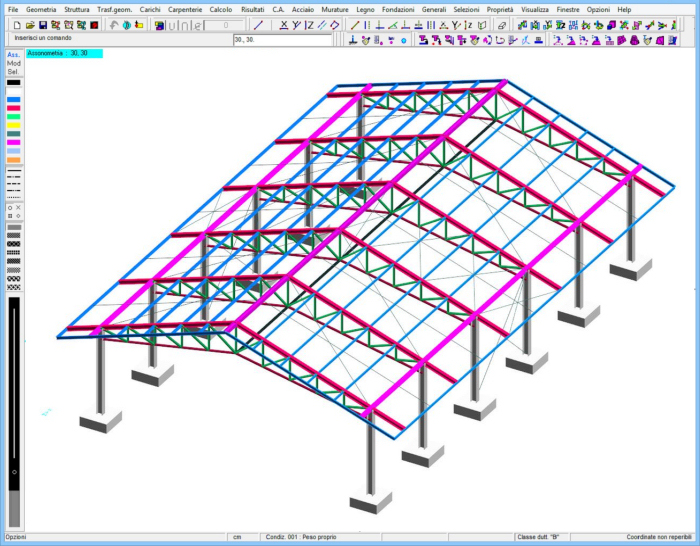

Disegno telaio vizaton skemen e shufrave qe i perkasin nje grupi te caktuar (nje kornize te
sheshte). Ketu jane te paraqitura permasat reale te profileve te ndryshme me treguesin e seksionit dhe numerit per cdo nyje, ky i
fundit eshte i paraqitur edhe ne planin e lidhjeve duke bere te mundur te krahasosh menjeher planet e pergjithshme me ato te
lidhjeve.

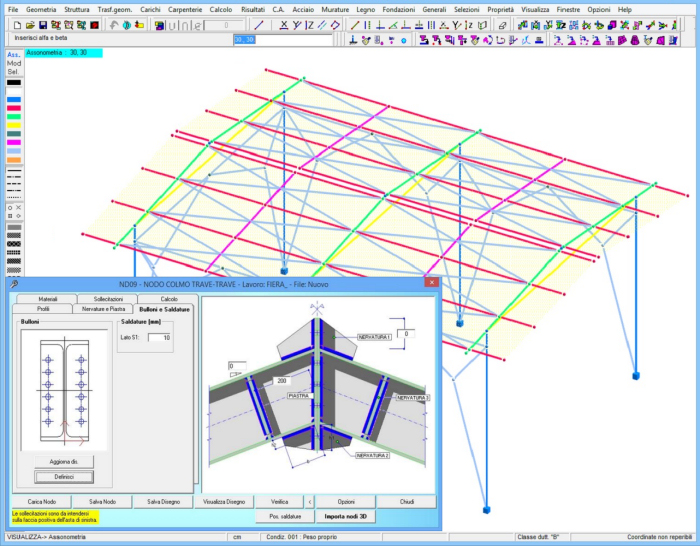

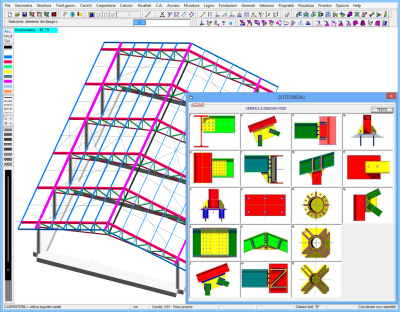

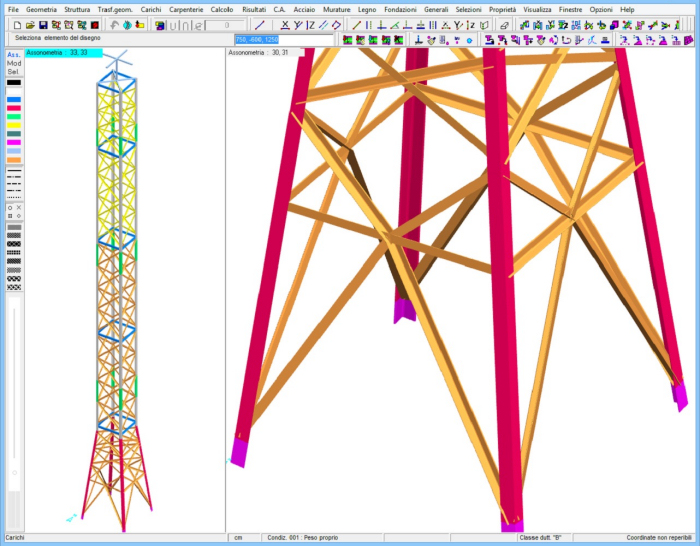

Verifica collegamenti
trajton shume tipologji bashkimesh, mes nyjeve te analizuara gjejme dhe bashkeveprime kolone-trare dhe tra-tra, kolone-plint dhe
nyje te trareve.

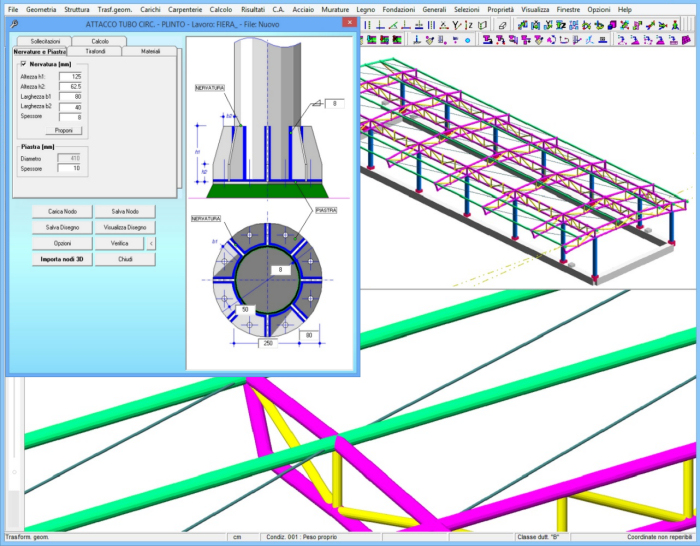

Nje funksion automatik na lejon te kryejme dimensionimin e pllakave mbi bazen e
parametrave gjeometrike; aksionet mund te futen manualisht ose te jene te importuara nga modeli 3D, duke zgjedhur te konsiderohen
vetem vlerat maksimale dhe minimale.
Edhe gjeometria e nyjes mund te importohet nga CAD3D struttura, ne kete rast karikohen ne
nje operacion te vetem gjeometrik aksionet. Per te gjitha bashkimet ofrohet nje plan ekzekutiv dhe raporti i analizes me verifikimet
klasike etj.
|
