PON CAD Ponteggi

MEC CAD produce sw per il disegno e per il progetto di Ponteggi, Palchi e Casseforme.

 2 - Filmato verifica strutturale

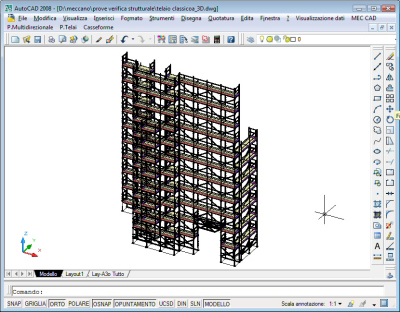

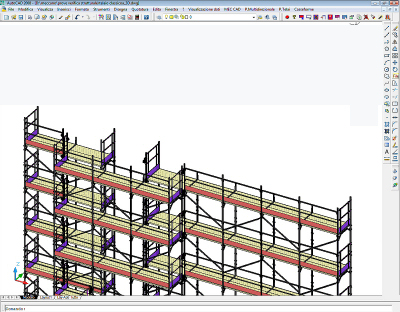

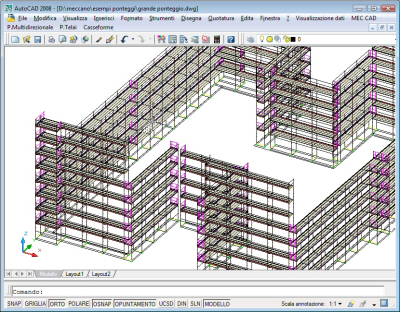

Tra i software prodotti da MEC CAD è presente un potente programma grafico per la progettazione professionale di qualsiasi tipo di ponteggio in modalità 3D: PON CAD Ponteggi.

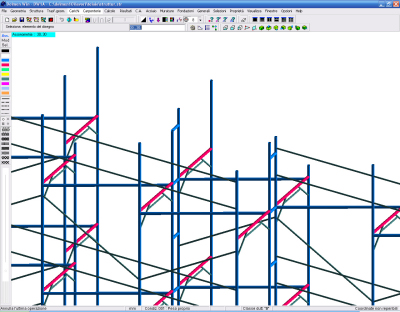

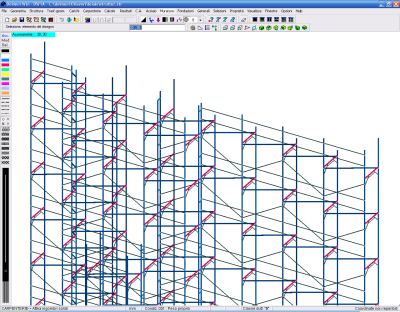

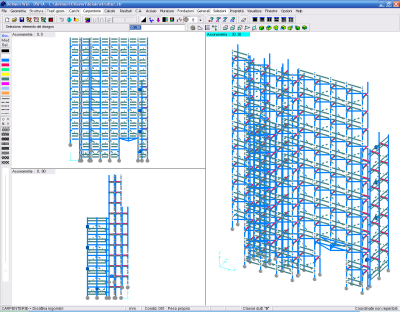

PON CAD Ponteggi esporta in modo completamente automatico il modello strutturale del ponteggio all'interno del CAD 3D Struttura di DOLMEN.

PON CAD si integra con CDM DOLMEN per la Verifica Strutturale di ogni tipo di Ponteggio.

L'integrazione tra il software di Disegno e di Verifica permette un notevole risparmio economico di tempo e risorse. É infatti possibile passare rapidamente dal disegno di Preventivo del Ponteggio al disegno Esecutivo, al PiMUS ed infine alla Verifica con pochi semplici comandi.

La simbiosi tra i due programmi permette di eseguire sempre l'analisi dettagliata di qualsiasi tipo di struttura, senza alcuna limitazione, dal più semplice ponteggio di facciata al più complesso.

Secondo Normativa ogni ponteggio montato al di fuori degli schemi previsti nel Libretto di Autorizzazione Ministeriale fornito dal produttore deve essere sottoposto a verifica strutturale da parte di un tecnico abilitato.

Le situazioni più frequenti sono:

- schemi di montaggio non previsti nei libretti,

- superamento dei 20m di altezza,

- utilizzo di teli di protezione,

- montaggio di cartelloni pubblicitari, ecc.

La Relazione di Calcolo, quando prevista, fa parte della documentazione obbligatoria prevista per Legge che deve essere a disposizione in cantiere insieme al POS e al PiMUS.

PON CAD Ponteggi permette:

• il disegno CAD del ponteggio in qualsiasi configurazione e schema con precisione millimetrica;

• utilizzo di librerie di ponteggio realizzate in base alle Autorizzazioni Ministeriali di ogni singolo modello e marca;

• corrispondenza assoluta delle misure dei componenti del ponteggio;

• gestione di ancoraggi e basette ed dei relativi vincoli;

• gestione ed implementazione di ogni singola sezione di materiale prevista dal libretto di autorizzazione Ministeriale;

• gestione di elementi con diversi gradi di libertà: trave e biella;

• ottimizazione automatica dei nodi delle aste;

• esportazione dello schema in formato DXF standard;

• creazione del progetto ed avvio del sw DOLMEN per le successive fasi di verifica.

PON CAD Ponteggi progetta:

• Ponteggio Multidirezionale

• Ponteggio a Telai prefabbricati

• Tubo e Giunto ad integrazione

• Palchi, Torri, Tribune e Coperture per lo spettacolo.

• Strutture complesse e fuori schema standard

PON CAD Ponteggi fornisce:

• l'elenco degli elementi

• i pesi e i volumi, totali e per singole facciate

• i disegni tecnici complessivi

• DXF ad hoc per la verifica strutturale

• Rendering

• Presentazioni grafiche dinamiche

PON CAD Ponteggi rispetta le Autorizzazioni Ministeriali di ogni singolo tipo e marca di ponteggio.

PON CAD Ponteggi integra e gestisce un documento PIMUS.

L'utente può creare per ogni disegno/progetto un PIMUS, completarlo compilando i moduli e modificarlo liberamente nei contenuti, gestire e modificare nel tempo il PIMUS ed i suoi allegati sia con PON CAD ma anche solo con Word (© Microsoft). Può, inoltre, modificare facilmente il modulo base di partenza del PIMUS e degli allegati adattandoli alle proprie esigenze ed allegare i disegni tecnici realizzati.

Per particolari complicati delle strutture il progettista può intervenire anche manualmente inserendo tutte le componenti del ponteggio sfruttando tutti i comandi del CAD ed è sempre possibile apportare qualsiasi modifica manuale.  Si può disegnare partendo da piante e prospetti già esistenti senza alcuna limitazione nell'uso dei comandi del CAD.

Si può disegnare partendo da piante e prospetti già esistenti.
