DW18 - LEGNO

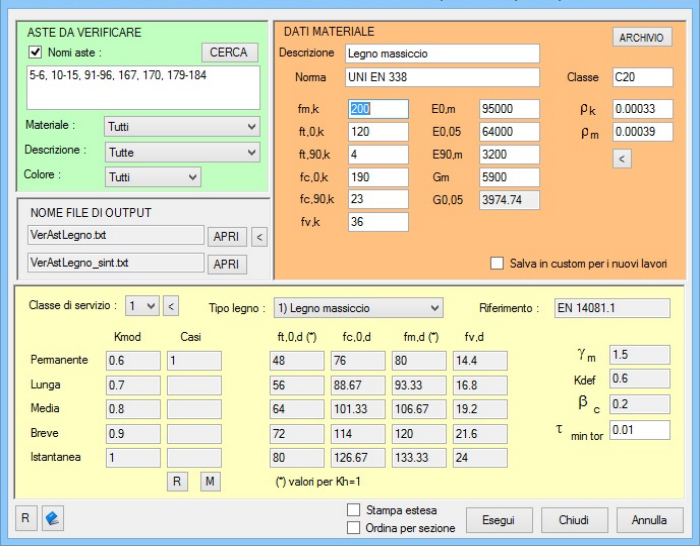

eshte moduli qe na ndihmon ne projektimin e strukturave prej druri. Nga menuja
kryesore ose nga CAD 3D struttura hapet dritarja e dedikuar qe na lejon te seleksionojme shufrat ose te zgjedhim karakteristikat e
materialeve prej druri. Moduli DW18 verifikon shufrat sipas aksioneve te analizuara ne CAD 3D struttura, llogarit rastet e peshave
me te rendesishme, konsideron efektin e kohezgjatjes se ngarkesave dhe vlereson te gjitha paqendrueshmerite e shufrava sipas
Eurokodit 5 dhe NTC 2008 (D.M. 14 Gennaio 2008).

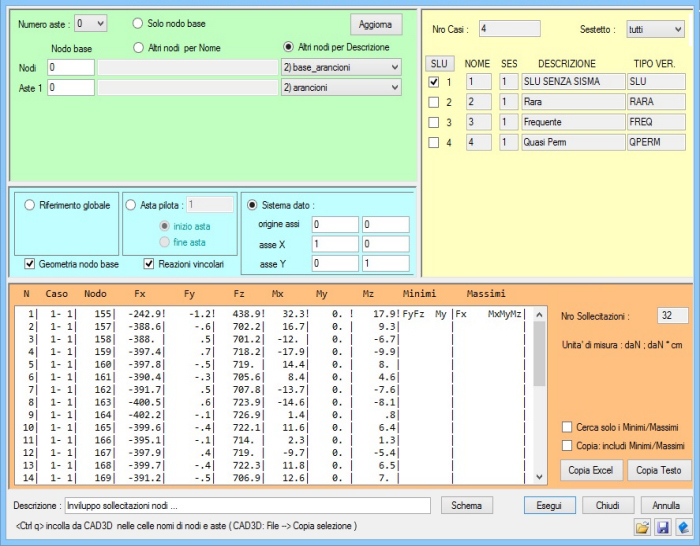

Shufrat per tu verifikuar mund te seleksionohen ne CAD 3D struttura ose mund te identifikohen direkt duke perdorur piken e takimit
te 4 parametrave: "emrat e shufrave", "materiali", "pershkrimi", "ngjyra".
Moduli eshte i lidhur me nje databaze materialesh me
karakteristika te pranishme ne Normativat aktuale dhe plotesisht te personalizueshme. Perdoruesi mund te fuse te dhena manualisht
ose te perdore ato qe jane prezente dhe standarte ne program.
Raporti i analizes mund te gjenerohet ne format te plote ose ne format te
pjesshem. Ne raportin e plote jane te paraqitura karakteristikat e rezistences, moduli elastik dhe masa vellimore, karakteristikat
e seksioneve, llogaritjet per paqendrueshmerine perkulese dhe rrotulluese, aksionet dhe verifikimet tensionale. Raporti i analizes
sintetike na tregon vetem vlerat e faktoreve te sigurise, perqindjet e perdorimit te materialit dhe informacionin nese shufra apo
shufrat jane te verifikuara ose jo; ky format na ndihmon te thjeshtojme sasine e materialit te printuar.
Nese seleksionimi i shufrave per tu verifikuar eshte bere ne baze te
pershkrimit, mund te gjenerohen disa file raporti dhe leximi i rezultateve per cdo pershkrim te zgjedhur, duke na lejuar te

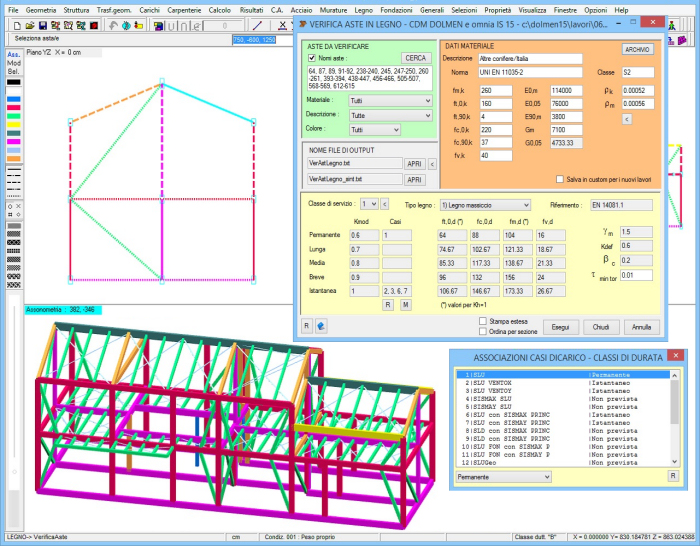

krahasojme shufra te ndryshme. Rezultatet e llogaritjes mund te shihen edhe ne grafik ne CAD 3D struttura me ane te nje shkalle
te ngjyrosur me nje perqindje minimale te perdorimit te materialit dhe nje perqindje maksimale te perdorimit te materialit.
|
