Muraturat portante prezantojne, per shkak te natyres se materialit te perbere
dhe anizotrop, nje sjellje jo thjesht te skematizueshme nga pikepamja mekanike. Pikerisht per kete motiv, per te ofruar strumentet
per analizen e kesaj tipologjie strukturale, DOLMEN ka vendosur per modelimin me kornize ekuivalente, propozuar nga NTC 2008.
Programi vepron duke gjeneruar automatikisht nje kornize ekuivalente mbi bazen e pershkrimeve te udhezuara nga perdoruesi brenda
CAD 3D Struttura.

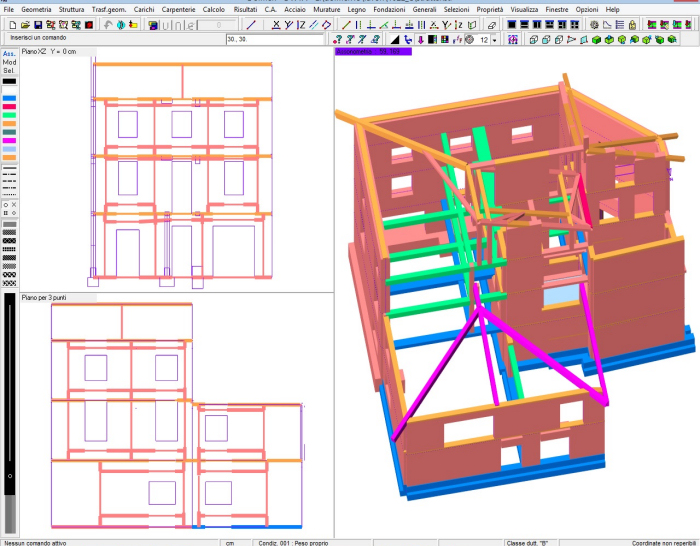

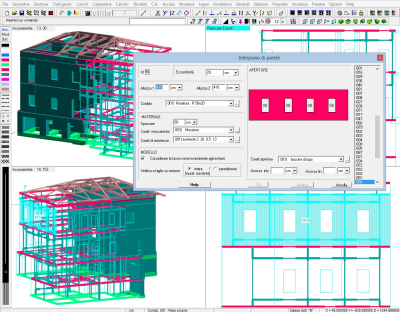

Kutia murare percaktohet duke ndertuar elemente te tipit “interplane”: interplani
na tregon nje porcion te muratures qe shtrihet ne nje plan te vetem dhe e perfshire mes ty planeve horizontale te anesuar; kesaj te
fundit mund ti percaktohet ecentriciteti i interplanit baze, lartesia e te dy ekstremeve, seksioni i shtreses se mbivendosur,
trashesia e muratures, karakteristikat elastike te materialit dhe karakteristikat e tij te rezistences. Brenda interplanit aplikohen
me tej edhe disa hapje, duke caktuar lartesine superiore dhe inferiore dhe trashesine e muratures ne pjesen e poshtme dhe ne pjesen
e siperme te dritares.
Vizatimi i kutise murare rezulton e shpejte ne momentin qe ajo mbeshtetet mbi nje plan te importuar nga
CAD 3D Struttura.

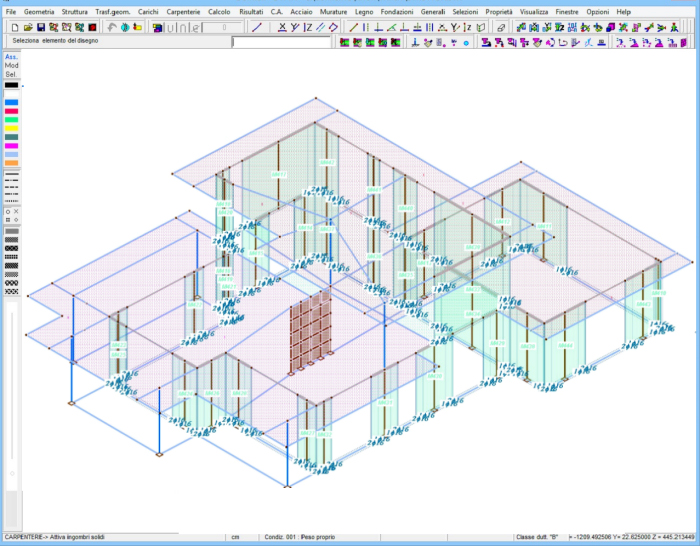

Nje here te percaktuar interplanet qe perfaqesojne strukturen per tu analizuar,
DOLMEN perkthen kete bashkesi informacionesh ne nje model me elemente te fundshem dhe kornize ekuivalente: kjo perbehet nga elemente
shufrash, te gjeneruar nga karakteristika te sakta te kufizimit te brendshem dhe ekstremeve te ngurta.

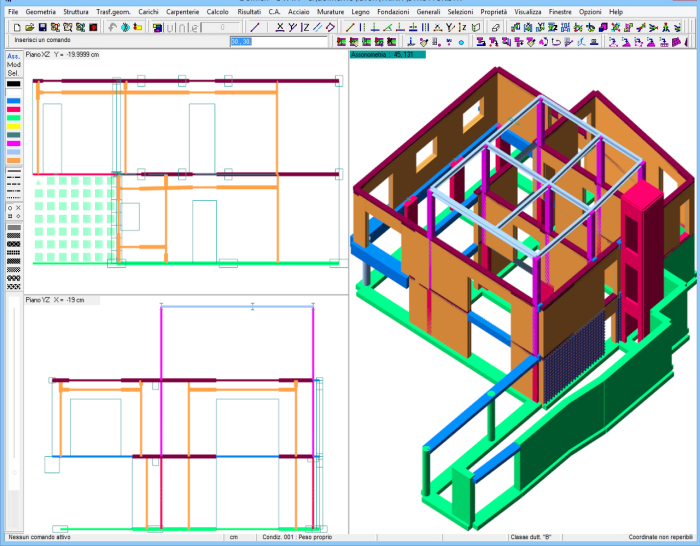

Modelit te krijuar automatikisht mund ti shtosh pjese te tjera strukture, si nje
kornize ne beton armuar, ose ne celik, nje mbulese ne dru ose themelet; mund te futen edhe soletat per shperndarjen e peshave.
Modeli i gjeneruar automatikisht, mund te karikohet ne menyre te pergjithshme nga
te gjitha tipologjite e ndryshme te ngarkesave te caktuara nga ambienti 3D. Keto karakteristika sjellin nje fleksibilitet ekstrem
dhe thjeshtesi perdorimi, por mbi te gjitha mundesine per te nderhyre lirisht ne model. Mund te kerkohet edhe rishperndarja e forcave
prerese ne brendesi te interplanit, ne rast se ka rezerva per rezistencat e perdorura, sic lejohet nga NTC 2008.
Eshte e mundur te modifikohen kushtet e lirise te elementit qe perfaqeson murin
me qellim qe te ndihmoje bashkepunimin struktural.
DW12 ben te mundur edhe projektin dhe verifikimin e muraturave te armuara: armimi caktohet te panelet
murare me ane te skedave te pozicionimit qe percaktojne modalitetet me te cilat duhet pozicionuar vete armimi: DOLMEN e kryen vete
kete operacion dhe kontrollon maksimumet dhe minimumet sipas NTC 2008, per te verifikuar dhe vizualizuar hartat kolorometrike, duke
bere me te lehte dhe te shpejte projektimin interaktiv te struktures.

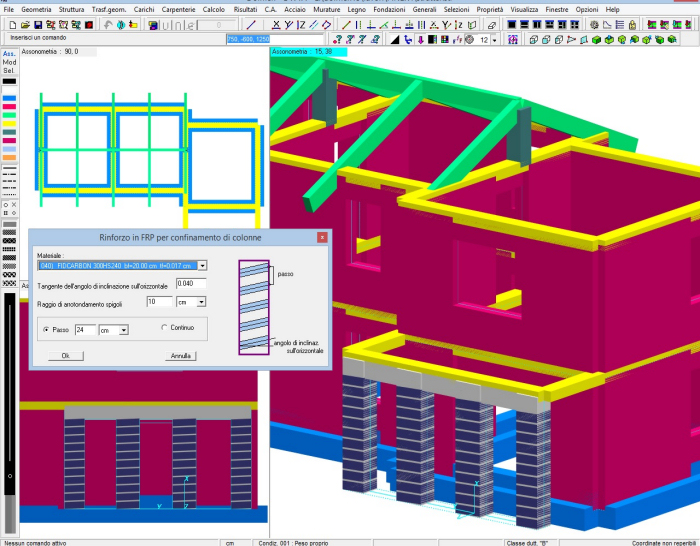

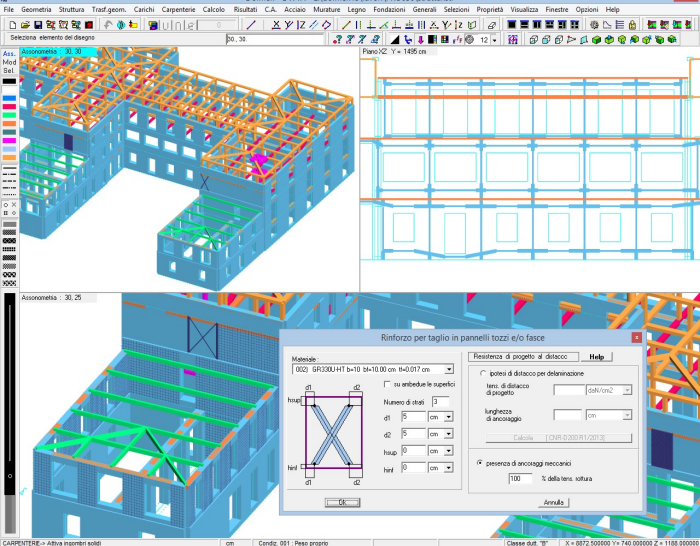

Programi parashikon aplikimin e
perforcimeve me materiale te perbere ose me rrjeta te elektrosalduara
(eshte e pranishme nje librari e tere me materiale te ndryshme nga prodhues te ndryshem), dhe na jep te gjitha informacionet e
dobishme per nje zgjedhje projektuese te arsyetuar nga tipologjia e nderhyrjes. Automatikisht gjenerohen diagrame te bashkeveprimit
muratura – FRP qe na japin nje vizion me te qarte te modifikimeve te rezistencave te fituara nga perforcimet, duke lehtesuar
projektin e nderhyrjes.
Nga perforcimet eshte e gatshme
"sistemi CAM" qe hyn ne kategorine e terheqjeve
horizontale dhe vertikale; realizohet me ane te disa shiritave prej celiku te paoksidueshem, ne menyre qe te eliminoje cdo problem
qendrueshmerie ne kohe.
Per te analizuar sjelljen e perforcimeve ne FRP sipas
revizionit te 10 tetorit 2013 te Udhezimeve CNR –
Dt200: kjo diferencohet nga revizioni precedent, mes te tjerave, ne formulat per analizen e tensioneve te projektit per mos
petezimin e perforcimeve, me e detajuar dhe me pak e ashper nga precedentja, sipas eksperimenteve gjate bashkepunimit ne kohe.

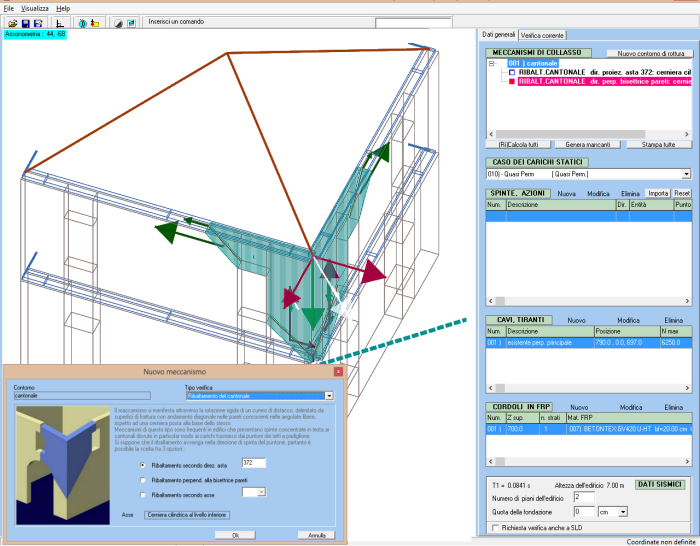

Moduli muratura kryen analizen statike jo lineare (pushover) per studimin e mekanizmit te
pergjigjes sizmike globale te nderteses; kjo analize perfshin bashke me impostimin global edhe karakteristikat e thjeshtesise dhe
fleksibilitetit te modelit.
|
