Piastre e setti
na lejon te perfitojme ne menyre automatike ose interaktive, shperndarjen e
armaturave te nevojshme per te mbuluar forcat vepruese. Programi merr parasysh forcat e tipit membranal dhe te tipit perkules duke
determinuar armaturat superiore dhe inferiore te pozicionuara sipas dy drejtimeve te zgjedhura nga perdoruesi. Eshte e mundur te
perdoresh metoden e tensioneve te pranueshme dhe ate te gjendjeve limite.

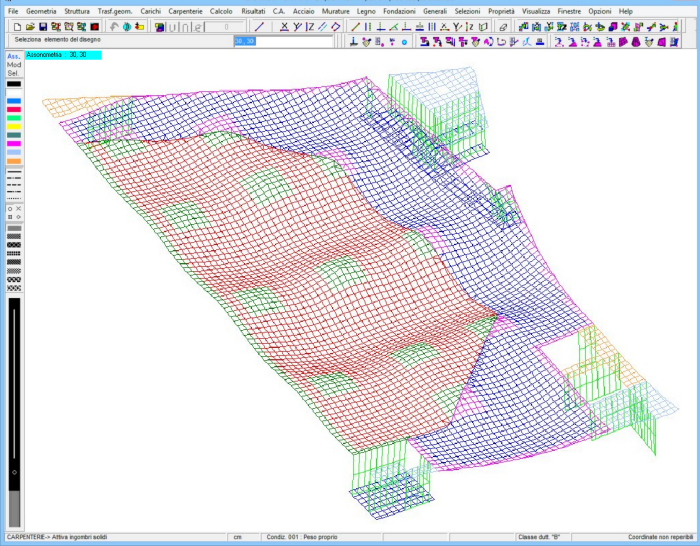

Nje here qe karikojme murin ndares ose pllaken ne modulin interaktiv, ai llogarit
zonat e armaturave minimale te kerkuara. Zona te tilla jane te determinuara me hipotezen e armaturave te thjeshta dhe mbi bazen e
nje momenti llogarites te perfituar sipas pikes F.1 te Eurokodit 2 (metoda e Wood). Vlerat i riferohen te ashtuquajturve pikave te
Gauss dhe vizualizohen te ndare per pozicionin horizontal dhe vertikal, superior dhe inferior. Opsioni "Aggiuntiva" lejon te
numerosh nje armature minimale te shperndare dhe te vizualizosh zonat e vetme qe ti shtohen rrjetes baze.
Programi na lejon te percaktojme kopriferron superior dhe inferior, perqindjen
minimale te armatures sipas zones se betonit dhe gjeresine per rishperndarjen e forcave. Eshte e mundur te vizualizosh te gjitha

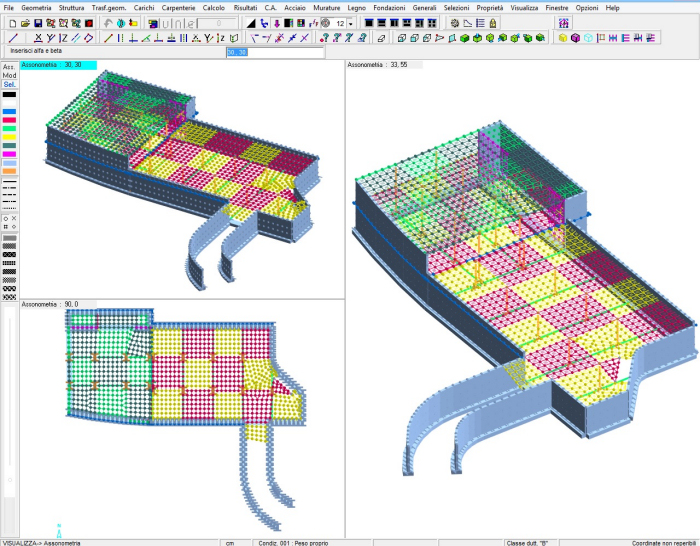

karakteristikat e forcave, sasite teorike te armaturave dhe momentet e llogaritjes. Armatura e nje pllake ose nje elementi ndares
mund te organizohet sipas kampeve dhe travatave dhe kampet mund te jene te mbivendosura totalisht ose pjeserisht. Eshte e mundur te
kryesh pozicionimin e armaturave manualisht, me qellimin qe te optimizosh sasine dhe pozicionet, ose te behet gjithcka nga programi
automatikisht.
Programi kryen verifikimin per muret dhe kolonat duke evidenciuar siperfaqen
dhe perimetrin kritik, sforcimet vepruese dhe vlerat rezistente.

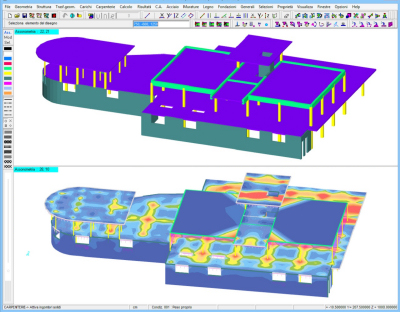

Per sa i perket rezultateve te analizes mund te shihen tensionet ne beton, ne
rast te verifikimit sipas tensioneve te pranueshme, ose sipas deformimeve maksimale, ne rast te perdorimit te metodes U.L.S; keto
mund te jene efektive, dmth te llogaritura me armaturen reale te pozicionuar, teorike, dmth tensionet relative per armaturen teorike
te kerkuar.
Per me teper mund te prezantohen ne diagram vlerat e forcave prerese pergjate dy akseve kryesore te makroguaskes dhe
te forces prerese totale. Per sa i perket vlerave te momentit dhe forcave normale jane te gatshme dhe vlerat sipas akseve X dhe Y,
vlerat kryesore dhe vlerat e llogaritjes nga te cilat derivojne direkt zonat teorike.
Mund te shihen per me tej dhe reaksionet per gradet e lirise.
Bie ne sy dhe probabiliteti qe te diagramohen armaturat ose forcat
me nje funksion specifik qe lejon vizualizimin sipas rradhes.
Programi gjeneron ekzekutivet e armaturave te eksportueshme ne dxf dhe nje
raport te analizes. Per me teper ka funsione te nderfaqes ne output drejt Allplan Ingegneria dhe ne input per leximin e sforcimeve
te analizuara nga programe te tjera.

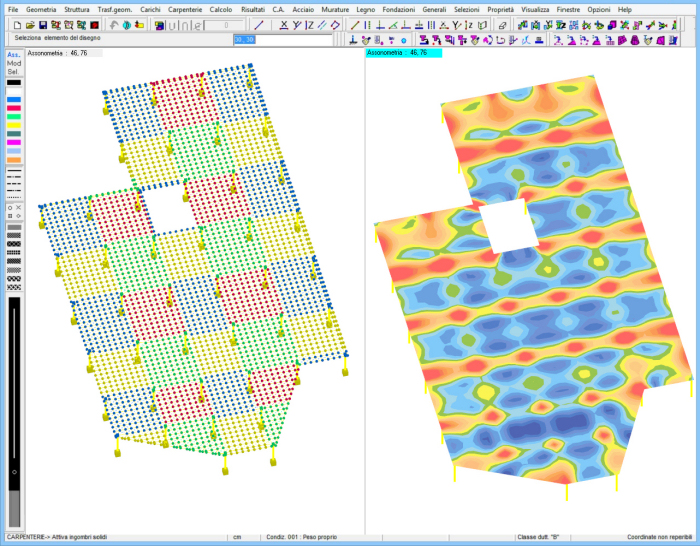

DOLMEN parashikon nje modalitet modelimi dhe verifikimi e menduar
ekskluzivisht per pllakat e lehta nje tipologji ndertimi shume e perhapur dhe interesante edhe nen aspektin ekonomik, qe kombinon
karakteristikat e favorshme te soletava te mbushura ndaj kateve tradicionale te lehtesuara. Kemi gjithmone parasysh peshat dhe
ngurtesite duke gjeneruar nje pllake te perbere nga elemente normale te fundshem ne forme guaske, por prej dy materialesh te
ndryshme: ne zonat plot, me beton standart dhe ne zonat e lehtesuara nje material me karakteristika oportune te kalibruara ne
funksion te permasave dhe hapesirave te blloqeve lehtesuese |
