Verifica Sezione
ben pjese te modulet per verifikimin e elementeve prej celiku, prej betoni te armuar dhe prej betoni te armuar prekompresuar. Ky
modul mund te perdoret ne menyre autonome, duke paraqitur ne menyre direkte seksionin, armaturat dhe gjendjen e aksioneve ose mund
te aktivizohet nga CAD3D struttura duke lexuar nga ky i fundit te dhenat relative nga
nje ose me shume shufra.
Programi lejon analizen e seksioneve te cdo forme dhe te armuara ne cdo menyre,
edhe me fibra karboni ose te ngjashem ose me kavo te prekompresuara.
Barat e armaturave pozicionohen sipas koordinatave ose per
shtresa paralele ne anet e seksionit, ndersa per kavot e prekompresuara qe mund te jene pre-tesi ose post-tesi, duhet te saktesohen
fazat e edicioneve dhe kushtet e aplikimit te aksioneve.
Ne
Verifica sezione disponohet nje arkiv i bollshem ne te cilin jane prezent te gjitha profilet
metalike te perdorura me se shumti.
Aksionet mund te zgjidhen manualisht ose te importohen nga
CAD3D struttura duke zgjedhur nje grup shufrash per kombinacione ngarkesash te dhena. Ne
fushen e importimit nga modeli 3D, eshte e mundur te seleksionosh nje mur ndares ose nje pllake dhe ta verifikosh nen veprimin e
disa aksioneve te percaktuara per integrimin e sforcimeve te brendshme; ne cdo rast
Verifica sezione na lejon te percaktojme per nje grup te dhene elementesh paketimin e
presioneve nga keto forca.
Mund te zgjedhesh te kryesh analizen sipas tensioneve te pranueshme ose sipas
gjendjes se fundit limite dhe mund te llogaritet momenti maksimal i thyerjes rreth njerit prej dy akseve kryesore, duke vleresuar
diferencen e sigurise sipas aksioneve vepruese. Ne dritaren e rezultateve vizualizohet situata e fundit dhe tregohet raporti mes
forcave rezistente dhe atyre vepruese.

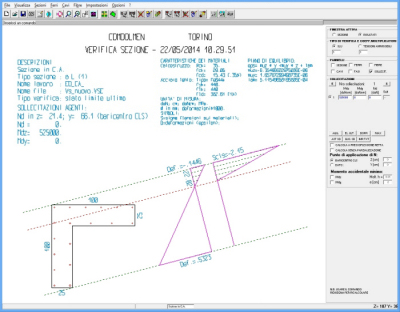

Verifikimi behet per perkuljen e devijuar dhe materiali baze mund te pjesezohet
ose jo. Vizatimi na jep aksin neutro, sjelljen e deformimeve dhe te tensioneve ne beton dhe celik. Programi na tregon ne qofte se
verifikimi eshte i arrire ose jo per cdo kombinim te peshave te aplikuara.
Programi prodhon nje file report me karakteristikat e seksionit dhe me
permbledhjen e forcave vepruese dhe rezultateve relative.
Verifica sezione gjeneron nje vizatim ne format te brendshem ose dxf bashkangjitur me nje
raport llogaritjeje. |
